型號： LRF0308C
ERDI TECH 的 LRF0308C 眼安全激光測距儀模塊采用 1535nm DPSS 微芯片激光器，北約目標測距范圍≥3000m。該模塊結構緊湊（48 × 30.5 × 21 mm，32g），功能多樣，支持穩定的測距、三目標測距、單次/連續模式，另外它支持串行端口更新程序，并提供多種安裝選項和電氣接口，非常適合激光測量、無人機系統 (UAS)、光學吊艙和邊界監控。
| 項目 | 技術參數 | |
| 型號 | LRF0308C | |
| 激光波長 | 1535±5nm | |
| 人眼安全等級 | Class Ⅰ(IEC 60825-1) | |
| 發散角 | ~0.6 mrad | |
| 發射鏡頭直徑 | Φ8mm | |
| 接收器鏡頭直徑 | Φ16mm | |
| 測量范圍 （反射率30%；能見度≥8km） | 大靶（4m×6m) | ≥4600 m |
| 北約目標（2.3m×2.3m） | ≥3200 m | |
| 人物（0.5米×1.7米） | ≥ 2100 m | |
| 無人機（0.2米×0.3米） | ≥ 1100 m | |
| 最小范圍 | 15 m | |
| 測距頻率 | 1~10 Hz | |
| 測距精度 | ±2 m | |
| 距離分辨力 | ≤20 m | |
| 準確率 | ≥98% | |
| 誤報率 | ≤1% | |
| 多目標檢測次數 | 最多 3 個目標 | |
| 電氣接口 | A1257WR-S-6P | |
| 供電電壓 | DC4.5～16V | |
| 待機功耗 | ≤1 mW | |
| 平均功耗 | ≤2.5 W @10 Hz | |
| 峰值功耗 | ≤7 W @12 V | |
| 重量 | ≤32±1 g | |
| 尺寸（長×寬×高） | 48×30.5×21 | |
| 工作溫度 | -40~＋70℃ | |
| 儲存溫度 | -55～+75 ℃ | |
| 抗沖擊性 | 1200 g/1 ms（GJB150.16A-2009） | |
| 防震 | 5～50～5 Hz，1 Octave range /min，2.5 g | |
| 測距邏輯 | 第一個和最后一個目標、多目標測距、距離選擇性 | |
| 激活時間 | ≤950 ms | |
| 通信接口 | UART（TTL_3.3V） | |
| 電氣隔離 | 電源地、通信地、結構地隔離 | |
| 可靠性 | MTBF ≥ 1500h | |
| 光軸穩定性 | ≤0.05 mrad | |
| 光軸與安裝面平行度偏差? | ≤0.5 mrad | |
| 防護等級 | IP67 | |
| 防靜電等級 | （鏡頭位置） 接觸放電6kV 空氣放電8kV | |
| 電磁兼容性 (EMC) | CE/FCC 認證 | |
| 環保 | RoHS2.0 | |
測距模塊的整體尺寸和用戶安裝界面如圖所示。測距模塊的質心位置如圖所示。

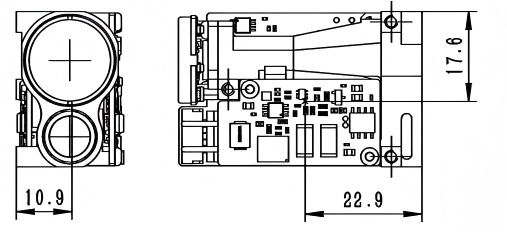

測距模塊的質心位置如圖所示。
用戶電氣接口：UART（TTL_3.3V）

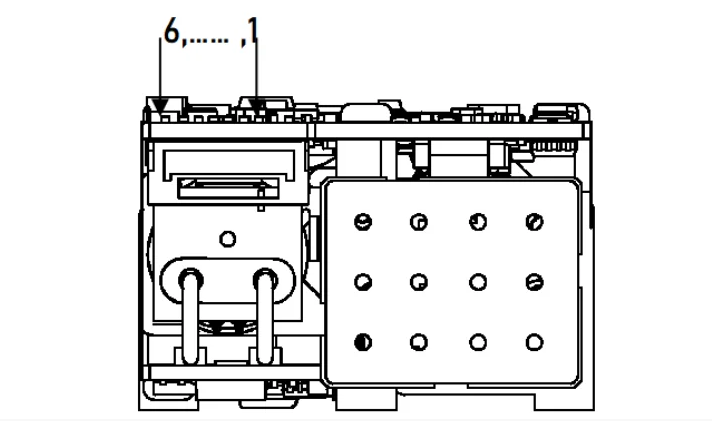

電氣接口的連接器型號為 A1257WR-S-6P，具體的布線定義見下表所示。
| 項目 | 定義 | 描述 | 電纜顏色 |
| 1 | 電源+ | 電源電壓，4.5~16V | 紅色 |
| 2 | 電源 - | 接電源地線 | 黑色 |
| 3 | 電源開啟 | 模塊電源開關，TTL_3.3V 電平； 模塊開啟（電壓大于 2.7V），模塊關閉（電壓小于 0.3 | 白色 |
| 4 | UART_TX | 串行端口發送器，TTL_3.3V 電平 | 黃色 |
| 5 | UART_RX | 串行端口發送器，TTL_3.3V 電平 | 綠色 |
| 6 | GND | 串行地 | 黑色 |
