型號：LRF4000A
鉺迪推出一款緊湊且安全無害的 OEM 型激光測距儀模塊，其特點是高度集成、應用范圍廣泛且具有良好的適應性，可無縫融入各種系統和手持設備，為 OEM 用戶提供了靈活的集成選項，提供靈活的集成選項，無需外殼，是 DIY 激光測距儀項目的理想之選。
在設計上，LRF4000A配備了精心設計的發射和接收光學透鏡。能夠?qū)崿F(xiàn)精確的長距離測量，測量范圍可達 4000 米，不受目標顏色或反光率的影響。樹立了新的性能標準，為眾多應用開辟了廣闊的可能性。適用于諸如槍瞄、飛機吊艙、夜視設備、熱成像和 EVA 系統等應用。
主要特點：
1）配備優化設計的發射和接收光學鏡頭。
2）無論目標顏色或反射率如何，均可提供高達 4000 米的精確長距離測量。
3）設定新的性能標準，釋放廣泛的應用可能性。
4）提供可靠的距離反饋和 TTL/RS232 串行輸出。
5）探索我們激光測距儀模塊的更高精度和適應性，使其成為定制產品集成的絕佳選擇。它非常適合用于槍械瞄準器、飛機吊艙、夜視設備、熱成像系統和艙外活動系統等應用。
| 參數 | 規格 |
| 型號 | LRF4000A |
| 激光波長 | 905nm |
| 人眼安全 | Class 1 |
| 尺寸（長×寬×高） | 60.56*33.1*46.86mm |
| 射程能力 | 5-3800m (典型值) 5-4300m 距林地 |
| 分辨率 | ±0.1m |
| 工作電流 | 80mA-123mA |
| 數據接口 | RS232 / TTL /485 |
| 工作溫度 | -20o ~ 55o |
| 信號 | RS232 output/TTL output/485output |
| 輸入電壓 | 3~5V |
| 發散角 | 5 mrad |
| 重復頻率（RF） | 1Hz |
| 功率 | ＜1mW（eye-safe） |
| 測距方法 | 脈沖模式 |

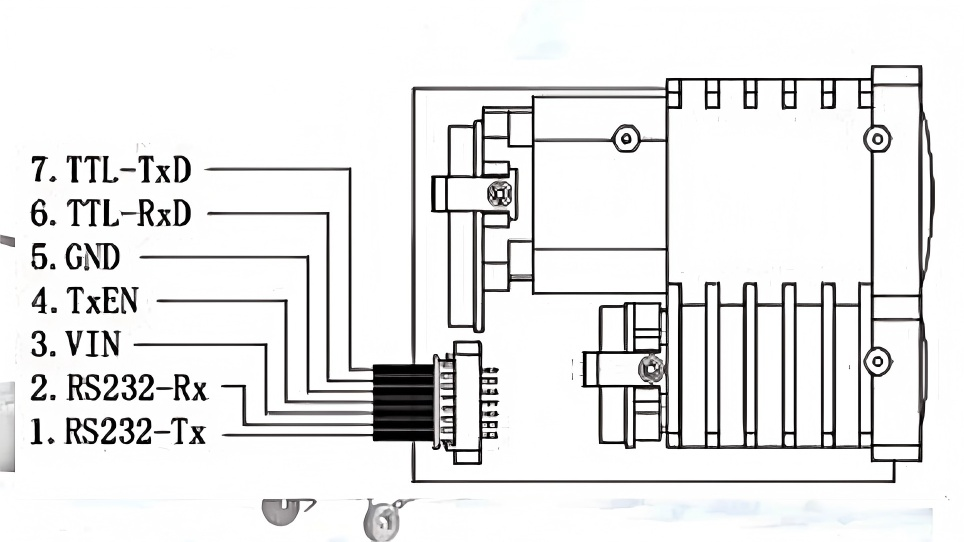

| Pin No. | 功能說明 |
|
| 1 | RS232-Tx | |
| 2 | RS232-Rx | |
| 3 | Power supply：DC（3.0V - 5.0V） | |
| 4 | TxEN：當串行端口開始發送數據幀時，TxEN 信號為高電平；一幀數據傳輸結束后，TxEN 信號變?yōu)榈碗娖?。TxEN 信號可用于在半雙工模式下（例如 RS485）實現從發射到接收的切換。 | |
| 5 | GND | |
| 6 | UART-RxD（TTL: Voltage is programmable：3.0V - 5.0V） | |
| 7 | UART-TxD（TTL: Voltage is programmable：3.0V - 5.0V) |
注意：1. 本模塊具有 2 個串行通信輸出接口，分別為 RS232 和 TTL。每個接口均可通過不同的引腳使用，但不能同時使用。
2. UART 設置：傳輸或接收的數據位數為 10 位；一個起始位、8 個數據位（最低有效位在前）、一個停止位、無奇偶校驗位。
| 電氣特性 | ||||
| 范圍 | 測試條件 | 最小 | 最大 | 單位 |
| Vin | T=25°C | 2.5 | 5.0 | V |
| Icc | Standby(T=25°C, Vin=3.0V) | - | 50.0 | mA |
| Ranging(T=25°C, Vin=3.0V) | - | 150.0 | mA | |
