型號：LDR40K1
LDR40K1型激光測距與指示系統是一款專為實現高精度目標測距及激光編碼指示而設計的先進設備，嚴格遵循國際公認的標準，在全球范圍內具有廣泛的適用性和高可靠性。有精確度高，測量距離遠，體積小，重量輕，適應性強等特點，LDR40K1型號產品重量僅為 450 克，可以在保持產品本身緊湊便捷的情況下實現≥6000 米的精確長距離測量，而且目標指示的有效范圍也達到了≥4000 米，另外為了滿足不同操作場景的需求，LDR40K1 型激光測距與指示系統特別提供針對激光發散角的定制服務，范圍從 0.3 到 1 微弧度。
LDR40K1 型激光測距目標指示器具備以下功能：
1）它能響應激光目標指示指令，并能采用規定的內部和外部同步編碼方法指示激光目標。
2）若在啟動激光目標指示后未接收到停止指令，則指示將在一個周期后自動停止。
3）激光編碼設置功能。
4） 激光測距。
5） 若未接收到測距指令，且在啟動連續測距后未接收到停止指令，則測距將在 5 分鐘（1Hz）/ 1 分鐘（5Hz）/ 20 秒（20Hz）后自動停止。這些持續時間也可根據用戶需求通過通信進行修改。
6） 多目標提示功能。
7） 電源極性反接保護功能。
8） 激光脈沖發射次數統計功能。
| 測距/目標指示參數 | |
| 激光測距和目標指示操作模式 | 立即投入工作 |
| 最大測距距離 | ≥6000m (visibility 10km, target reflectivity 0.2, target size 2.3mx 4.6m) |
| 最小測距距離 | 100m |
| 測距精度 | ±2m |
| 測距邏輯 | 3 目標 |
| 激光目標指示距離 | ≥4000m |
| 測距頻率 | 1～20Hz |
| 目標指定頻率 | 1～20Hz |
| 準確率（或測量成功率） | 98% |
| 連續測距時間 | 5min(1Hz)/1min (5Hz)/20S（20hz） |
| 連續激光目標指示時間 | 短周期激光目標標識： 單次照射持續時間不少于 18 秒，間隔時間不超過 10 秒，連續照射 8 次。 長周期激光目標標識：單次激光目標標識的持續時間不少于 60 秒。再次啟動激光目標標識時，間隔時間不超過 60 秒，并且能夠連續進行 4 個周期的激光目標標識。 單次長時間或短時間目標標識后，重新開始的間隔時間不超過 30 分鐘。 |
| 編碼 | 符合 MIL-STD-810F 的要求；具備用戶自定義編碼擴展功能。 |
| 激光編碼圖案 | 具備外部同步信號接收能力。精確的頻率編碼（八組預先存儲的周期性編碼格式）； 可定制的編碼模式等。 |
| 編碼精度 | ≤2.5μs |
| 激光參數 | |
| 激光類型 | LD 泵浦的 Nd:YAG 晶體 |
| 冷卻方式 | 被動式冷卻，無溫度控制 |
| 激光波長 | 1064nm±3nm |
| 單脈沖能量 | ≥40mJ |
| 能量波動 | <10% （能量標準偏差/平均能量值×100%） - 小于 10% （能量標準偏差/平均能量值×100%） |
| 重復率 | 0～20Hz 可調節 - 0 ~ 20 Hz 可調節 |
| 脈沖寬度 | ≥15ns±5ns |
| 光束發散角 | ≤0.4mrad [定制 0.3mrad～1mrad] |
| 激光束軸不穩定性 | ≤0.05mrad |
| 激光啟動時間 | 10s |
| 激光安全等級 | Class 4 |
| 環境適應性 | |
| 工作溫度 | -40℃~60℃ |
| 儲存溫度 | -55℃~70℃ |
| 振動和沖擊標準 | 符合 MIL-STD-810F 中對機載設備所規定的振動和沖擊要求 |
| 電氣參數 | |
| 電源電壓 | 20～28VDC(typical 24 V) |
| 總功耗 | 待機功耗：≤ 10 W 平均功耗：≤ 50 W 峰值功耗：≤ 100 W |
| 通信接口 | RS422 (Standard) |
| 波特率 | 115200bit/s |
| 機械參數 | |
| 重量 | ≤445g |

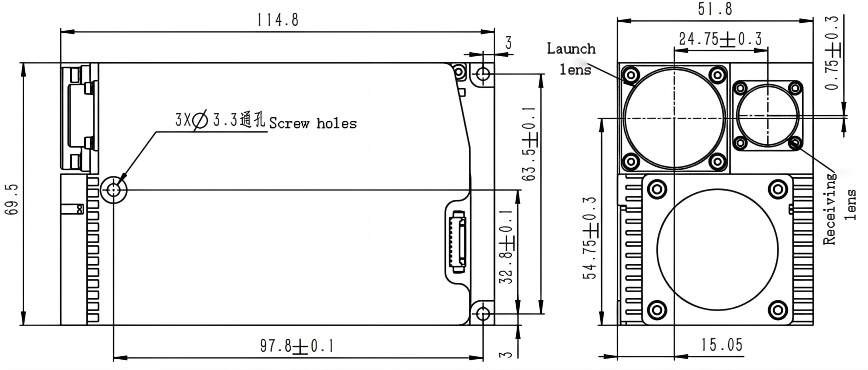

| 尺寸（長×寬×高） | ≤116×71×53 |
| 安裝基座與光軸不平行度 | 0.5mrad |
波特率：115200 位/秒
通信接口：RS422 接口；
外部觸發接口：預留用于外部代碼觸發接口；
連接器接口定義見表 1。
| Pin | 定義 | 描述 |
| 1 | 422-GND | RS422 Ground |
| 2 | 24V | Power Supply + |
| 3 | 24V | Power Supply + |
| 4 | 24VGND | Power Supply - |
| 5 | 24VGND | Power Supply - |
| 6 | 422_Rx+ | Upper Computer ->Laser Rangefinder Target Designator + |
| 7 | 422_Rx- | Upper Computer ->Laser Rangefinder Target Designator - |
| 8 | 422_Rx- | Laser Rangefinder Target Designator ->Upper Computer- |
| 9 | 422_Rx+ | Laser Rangefinder Target Designator ->Upper Computer+ |
