型號：LDR25K1
LDR25K1 激光測距儀目標指示器是一款專為追求高精度測距和激光編碼標識而設計的前沿設備。有體積小巧輕便，性能穩定卓越，適應性強等特點。LDR25K1重量僅為370 克或更輕，非常便于攜帶，同時在 5000 米及更遠的距離上實現精確測量，而且在目標標識方面也表現出色，有效距離可達 3000 米以上。此外，LDR25K1 還貼心地提供了激光發散角度的個性化定制選項，調整范圍為 0.3 至 1 毫弧度。這一特性使其能夠靈活適應各種操作環境的需求。該系統嚴格遵循國際標準，確保在全球范圍內具有廣泛的兼容性和高可靠性。憑借其出色的耐用性、精確和準確的測量能力以及緊湊便攜的設計，LDR25K1 型激光測距標靶指示器無疑已成為專業人士的首選之選。
這款激光測距儀和激光目標指示器具備以下功能：
1）激光測距能力；
2）為空地制導提供激光指示；
3）按照通信協議要求與主機計算機進行通信；
4）配備由用戶設定的精確頻率編碼功能。
| 測距/目標指示參數 | |
| 激光測距和目標指示操作模式 | 立即投入工作 |
| 最大測距距離 | ≥5000m (visibility 10km, target reflectivity 0.2, target size 2.3m x 4.6m) |
| 最小測距距離 | 100m |
| 測距精度 | ±2m |
| 測距邏輯 | 3 目標 |
| 激光目標指示距離 | ≥2000m |
| 測距頻率 | 1～20Hz |
| 目標指定頻率 | 1～20Hz |
| 準確率（或測量成功率） | 98% |
| 連續測距時間 | 5min(1Hz)/1min (5Hz)/20S（20hz） |
| 連續激光目標指示時間 | 單次激光目標指示器的操作持續時間不得少于 25 秒。再次啟動激光目標指示器時，間隔時間不應超過 15 秒。它應能夠連續進行 8 個周期的激光目標指示器操作，之后有 30 分鐘的待機時間，之后方可再次執行激光目標指示任務。 |
| 編碼 | 符合 MIL-STD-810F 的要求；具備用戶自定義編碼擴展功能。 |
| 激光編碼圖案 | 具備外部同步信號接收能力。精確的頻率編碼（八組預先存儲的周期性編碼格式）； 可定制的編碼模式等。 |
| 編碼精度 | ≤2.5μs |
| 激光參數 | |
| 激光類型 | LD 泵浦的 Nd:YAG 晶體 |
| 冷卻方式 | 被動式冷卻，無溫度控制 |
| 激光波長 | 1064nm±3nm |
| 單脈沖能量 | ≥25mJ |
| 能量波動 | <10% （能量標準偏差/平均能量值×100%） - 小于 10% （能量標準偏差/平均能量值×100%） |
| 重復率 | 0～20Hz 可調節 - 0 ~ 20 Hz 可調節 |
| 脈沖寬度 | ≥15ns±5ns |
| 光束發散角 | ≤0.5mrad [定制 0.3mrad～1mrad] |
| 激光束軸不穩定性 | ≤0.05mrad |
| 激光啟動時間 | 10s |
| 激光安全等級 | Class 4 |
| 環境適應性 | |
| 工作溫度 | -40℃~60℃ |
| 儲存溫度 | -55℃~70℃ |
| 振動和沖擊標準 | 符合 MIL-STD-810F 中對機載設備所規定的振動和沖擊要求 |
| 電氣參數 | |
| 電源電壓 | 20～28VDC(typical 24 V) |
| 總功耗 | 待機功耗：≤ 10 W 平均功耗：≤ 50 W 峰值功耗：≤ 80 W |
| 通信接口 | TTL (Standard) |
| 波特率 | 115200bit/s |
| 機械參數 | |
| 重量 | ≤370g |

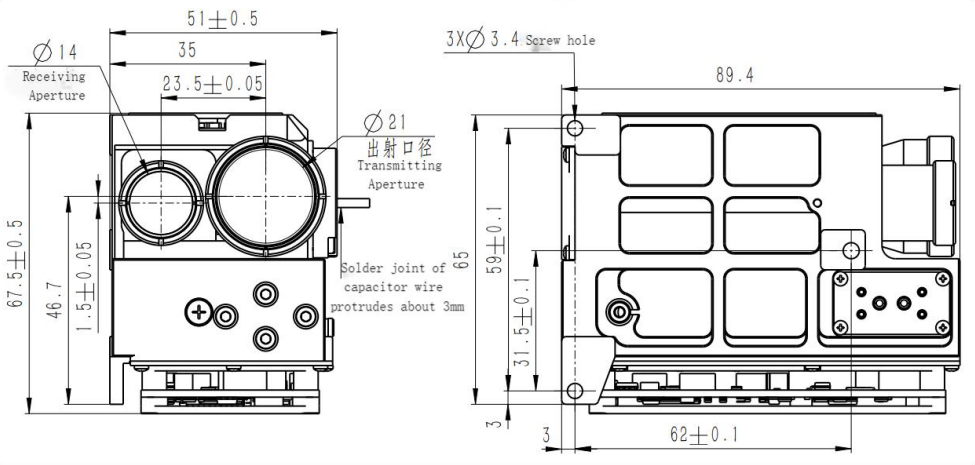

| 尺寸（長×寬×高） | ≤68×52×90 |
| 安裝基座與光軸不平行度 | 0.5mrad |
通信接口：單向 TTL 電平串行端口。連接器型號及接口定義見表 1。
表 1 電氣接口定義：（采用 TTL）
| 插座：MOLEX 53048-0810 | ||
| 對應插頭：MOLEX 51021-0800 | ||
| Pin | 定義 | 描述 |
| 1 | 24V | Power + |
| 2 | 24V | Power + |
| 3 | 24VGND | Power - |
| 4 | 24VGND | Power - |
| 5 | ||
| 6 | TTL_RX | 上部計算機 -> 激光測距儀目標指示器組件 |
| 7 | TTL_TX | 激光測距儀目標指示器組件 -> 上部計算機 |
| 8 | TTL_GND | 串行端口地址 |
