型號：LDR20K1
LDR20K1是一款精心設計、輕便緊湊的激光目標指示器和測距儀，在實際應用中表現出卓越的穩定性和性能。它具有體積小、重量輕、遠程目標指 示、高精度和強大的環境適應性等特點。它可以向指定目標發射激光束，并通過測量激光的飛行時間來計算精確的距離信息。脈沖能量為20mJ或更高，北約目標測距能力至少為3km，非常適合機載、海上和陸基光電應用中的緊湊型觀測系統。為了增加便利性，我們提供RS422上位機測試軟件和通信協議，方便用戶進行二次開發。
激光目標指示器可通過串行接口實現以下控制功能：
1) 響應激光測距命令，接收到停止命令后可隨時停止 測距；
2) 測距期間每個脈沖的輸出距離數據和狀態信息；
3) Ranging具有距離門控功能；
4) 如果在啟動連續測距后未收到停止命令，則將在5分 鐘（1Hz）或1分鐘（5Hz）后自動停止測距；
5) 可設置輻照模式和編碼；
6) 響應激光目標指定命令，根據設定的模式和編碼指 定目標，接收到停止命令后可隨時停止目標指定；
7) 如果在目標指定開始后沒有收到停止命令，則在 目標指定一個周期后自動停止；
8) 每個輸出距離值和狀態信息 激光目標指定期間的脈沖；
9) 進行開機自檢和周期性自檢，并輸出狀態信息；
10) 響應啟動自檢命令并輸出狀態信息；
11) 可報告激光脈沖計數的累積數量。
| 參數 | 規格 |
| 型號 | LDR20K1 |
| 工作模式 | 測距、目標標定 |
| 泵源 | 二極管陣列 |
| 激光波長 | 1064nm； |
| 脈沖能量 | ≥20mJ |
| 脈沖能量波動 | 在目標指定周期內，單個脈沖的能量波動不超過平均能量的10%（在2秒發光后測量） |
| 光束發散 | ≤0.6mrad |
| 脈沖寬度 | 10±5ns |
| 激光軸穩定性 | ≤0.05mrad |
| 范圍性能 | |
| 頻率范圍 | 1Hz/5Hz，單次 1Hz連續掃描時間不少于5分鐘，中間休息1分鐘； b5Hz連續掃描時間不少于1分鐘，中間休息1分鐘； |
| 最小測量距離 | ≤300m |
| 最大測量距離 | ≥3000m |
| 測距精度 | ±1m |
| 正確測量概率 | ≥98% |
| 測距邏輯 | 首末目標 |
| 目標指定性能 | 激光編碼精度：25μs 激光靶標指定頻率基準：20Hz 激光目標指定周期： （短周期目標指定）單個目標指定持續時間不少于20秒，間隔不超過30秒，并連續指定目標8個周期。 （長周期目標指定）單個目標指定持續時間不少于47秒，重啟間隔不超過30秒，并且連續目標指定持續2個周期。目標指定周期結束后，重新開始連續目標指定前的間隔時間不得少于30分鐘。 |
| 激光編碼 | 符合MIL-STD-810G系統要求，具有用戶自編碼擴展功能 能夠接收外部同步信號，以控制激光發射進行編碼 編碼方式：精確頻率編碼（八種預存周期編碼） |

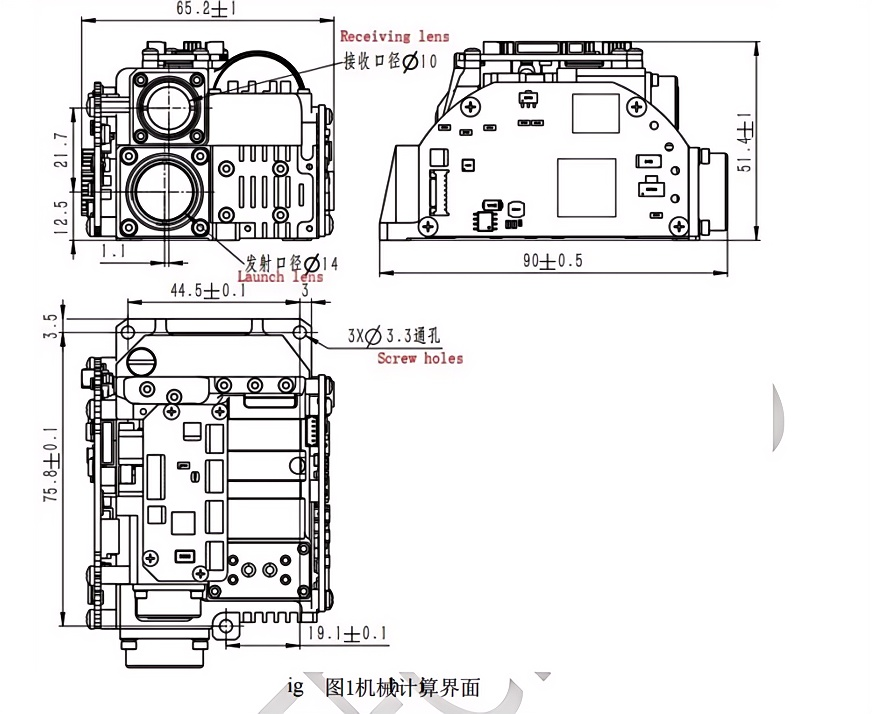

| 尺寸（長×寬×高） | ≤92mm×67mm×53mm |
| 重量 | ≤290g |
| 輸入功率要求 | 運行時平均功耗不大于55W，峰值不大于100 W工作電壓范圍為20V~28V。 |
| 電氣保護 | 電路板設計和調整后，涂上三防清漆進行“三防”處理。 |
| 環境適應性要求 | |
| 工作溫度 | -40~＋55℃ |
| 儲存溫度 | -45~＋70℃ |
| 振動要求 | 能夠承受飛行振動和起降沖擊，所有設備均能承受汽車運輸環境條件。 振動是一個掃頻，15Hz到33Hz是等位移正弦振動，位移為0.91mm；33Hz到700Hz是等加速正弦振動，加速度為2g。三個方向各振動1小時。 |
| 試樣狀態 | 產品在沖擊時處于正常工作狀態，放置在試驗臺上，產品通電；沖擊試驗后，產品應能正常工作。 |
| 沖擊要求 | 橫向軸方向≥10g 垂直軸方向≥10g 縱向軸方向≥10g 環形鋸齒波，持續時間11 ms，X、Y、Z軸，每個軸兩個方向，每個方向一次，總計18次。 |
| 試樣狀態 | 產品在沖擊時處于正常工作狀態，置于試驗臺，產品通電； 沖擊試驗后，產品應能正常工作。 |

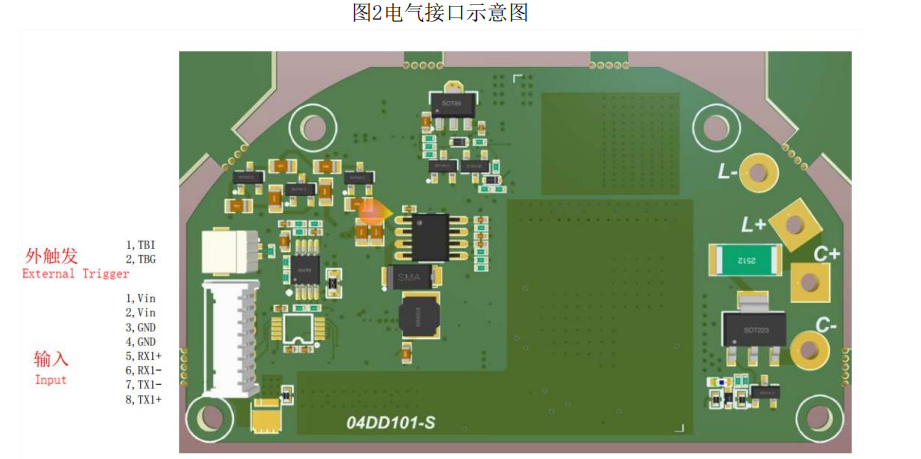

通信接口：一個TTL級串行端口。 連接器型號和接口定義見表1。
表1 電氣接口定義（使用TTL）
| 電源 MOLEX 53048-0810 | ||
| Corresponding Plug MOLEX 51021-0800 | ||
| Pin | 信號名稱 | 描述 |
| 1 | Vin | Power Supply + (24V) |
| 2 | Vin | Power Supply + (24V) |
| 3 | GND | Power Supply - |
| 4 | GND | Power Supply - |
| 5 | RX1+ | 上層計算機->激光測量組件+（422-RX+） |
| 6 | RX1 - | 上層計算機->激光測量組件-（422-RX+） |
| 7 | TX1 + | 激光測量組件->上部計算機-（422-TX-） |
| 8 | TX1 - | 激光測量組件->上部計算機+（422-TX-） |
| 外部觸發器 | ||
| 1 | TBI | 外部觸發器+（脈沖上升沿觸發器） |
| 2 | TBG | 外部觸發器 |
