主頁 > 產品展示 > 1064nm激光測照器
型號：LDR40K2
LDR40K2激光目標指示器，可測量目標距離，為高可靠性要求的機載領域激光制導應用提供目標激光指示，具有體積小、重量輕、遠距離目標指示、精度高、環境適應性強等特點。
| 參數 | 規格 |
| 型號 | LDR40K2 |
| 工作模式 | 測距、目標標定 |
| 泵源 | 二極管陣列 |
| 激光波長 | 1064nm |
| 脈沖能量 | ≥45mJ |
| 脈沖能量波動 | 在目標指定周期內，單個脈沖的能量波動不超過平均能量的10%（在2秒發光后測量） |
| 光束發散 | ≤0.5mrad |
| 脈沖寬度 | 10±5ns |
| 激光軸穩定性 | ≤0.05mrad |
光軸相對于安裝基準的對準誤差 | 方位角≤0.5mrad，仰角≤0.25mrad |
| 跟蹤頻率 | 1Hz/5Hz，單次 1Hz連續掃描時間不少于5分鐘，中間休息1分鐘； b5Hz連續掃描時間不少于1分鐘，中間休息1分鐘； |
| 最小測量距離 | ≤300m |
| 最大測量距離 | ≥5000m |
| 跟蹤精度 | ±2m |
| 正確測量概率 | ≥98% |
| 測距邏輯 | 首末目標 |
| 目標指定性能 | 激光編碼精度：25μs 激光靶標指定頻率基準：20Hz 激光目標指定周期： （短周期目標指定）單個目標指定持續時間不少于20秒，間隔不超過30秒，并連續指定目標8個周期。 （長周期目標指定）單個目標指定持續時間不少于47秒，重啟間隔不超過30秒，并且連續目標指定持續2個周期。目標指定周期結束后，重新開始連續目標指定前的間隔時間不得少于30分鐘。 |
| 激光編碼 | 符合MIL-STD-810G系統要求，具有用戶自編碼擴展功能 能夠接收外部同步信號，以控制激光發射進行編碼 編碼方式：精確頻率編碼（八種預存周期編碼） |

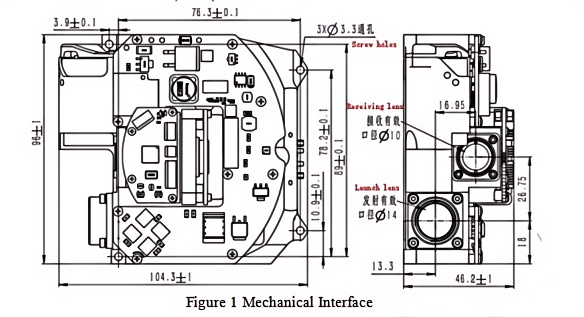

| 尺寸（長×寬×高） | ≤106mm×98mm×48mm |
| 重量 | ≤450g |
| 電源 | 激光測距儀和目標指示器的電氣和電子組件應與系統電源特性兼容。 平均功率不大于80W，峰值功率不大于100W。 輸入電源為+26V±4VDC（電壓波動范圍+22V至+30V)，輸入電源需要反極性保護。 |
| 電氣保護 | 電路板設計和調整后，涂上三防清漆進行“三防”處理。 |
| 環境適應性要求 | |
| 工作溫度 | -40~＋55℃（保持2小時） |
| 儲存溫度 | -45~＋70℃ |
| 振動要求 | 能夠承受飛行振動和起降沖擊，所有設備均能承受汽車運輸環境條件。 振動是一個掃頻，15Hz到33Hz是等位移正弦振動，位移為0.91mm；33Hz到700Hz是等加速正弦振動，加速度為2g。三個方向各振動1小時。 |
| 試樣狀態 | 產品在沖擊時處于正常工作狀態，放置在試驗臺上，產品通電；沖擊試驗后，產品應能正常工作。 |
| 沖擊要求 | 橫向軸方向≥10g 垂直軸方向≥10g 縱向軸方向≥10g 環形鋸齒波，持續時間11 ms，X、Y、Z軸，每個軸兩個方向，每個方向一次，總計18次。 |
| 試樣狀態 | 產品在沖擊時處于正常工作狀態，置于試驗臺，產品通電； 沖擊試驗后，產品應能正常工作。 |
激光測距儀和目標指示器插座的型號為 J30J-15ZKL，其對應的插頭為 J30J-15TJP；交付時必須提供相應的插頭。電氣接口定義見表 1：
表 1：電氣接口定義
Pin | 信號名稱 | 備注 |
P-1 | VIN+ | 26V±4V |
P-2 | VIN+ | 26V±4V |
P-3 | NC | External Sync Positive |
P-4 | VDD | Software Program Input |
P-5 | GND | Software Program Input |
P-6 | ARM_SWCLK | Software Program Input |
P-7 | ARM_SWDAT | Software Program Input |
P-8 | NC | External Sync Negative |
P-9 | GND | 26V Ground |
P-10 | GND | 26V Ground |
P-11 | RS422_TX+ | Transmitter + for Rangefinder and Target Designator |
P-12 | RS422_TX- | Transmitter - for Rangefinder and Target Designator |
P-13 | RS422_RX- | Receiver - for Rangefinder and Target Designator |
P-14 | RS422_RX+ | Receiver + for Rangefinder and Target Designator |
P-15 | GND | Signal Ground |
注意： 1）激光測距儀/目標指示器的電源設有反極性保護裝置。 2）承包商提供插頭。 | ||
