型號：LRF1200A2
LRF1200A2 905nm激光測距傳感器采用MCU+ADC+FPGA技術，測距能力超過1200米，顯示精度優于0.1米。該傳感器體積小巧，重量僅為20克，功耗低，性能穩定。傳感器配備UART-TTL接口，并支持測試軟件，方便用戶進行進一步開發。廣泛應用于航空、通信、地質、執法和戶外運動等領域。
| 項目 | 技術參數 | |
| 型號 | LRF1200A2 | |
| 激光波長 | 905nm | |
| 人眼安全等級 | Class 1 | |
| 發散角 | ≤10mrad | |
| 顯示精度 | 0.1m | |
| 發射鏡頭直徑 | Φ6.6mm | |
| 接收器鏡頭直徑 | Φ18mm | |
| 測量范圍（3m x 3m 目標） | ≥5~1200m | |
| 測距精度 | ±1m | |
| 顯示精度 | 0.1m | |
| 測距頻率 | 1~3Hz | |
| 準確率 | ≥98% | |
| 啟動時間 | ≤500ms | |
| 數據接口 | UART（TTL_3.3V） | |
| 電源電壓 | 3.3+/-0.1V | |
| 待機功耗 | ≤300mW | |
| 工作功耗 | ≤800mW | |
| 重量 | ≤20g | |

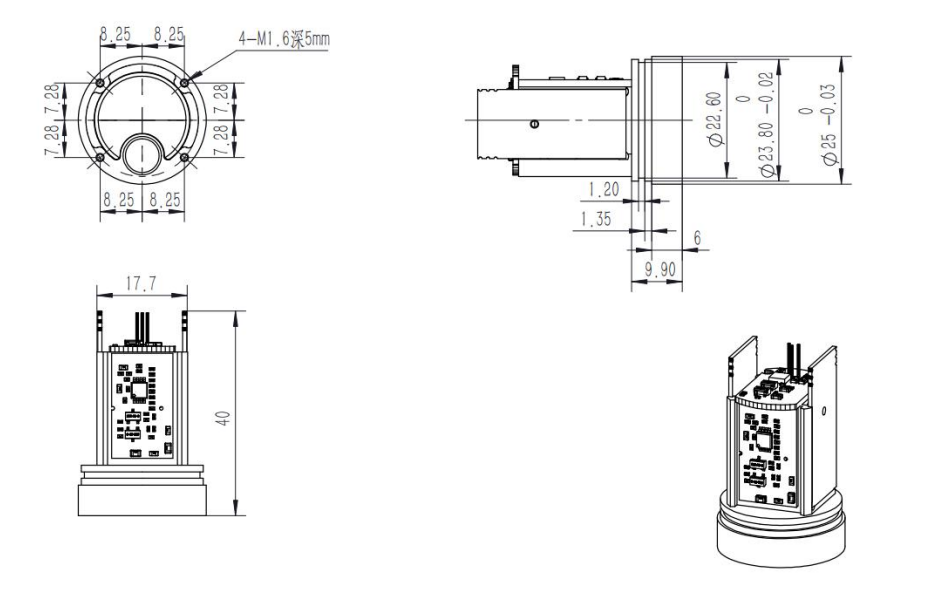

| 尺寸（長×寬×高） | Ф25mm×40mm | |
| 工作溫度 | -20~＋55℃ | |
| 儲存溫度 | -55~＋65℃ | |
| 抗沖擊性 | 1200g，1ms | |
| 防震 | 1000g/ms (10 times/s in the optical axis direction) | |
| 可靠性 | MTBF≥1500 h | |
| 防護等級 | IP67(Head piece) | |
| 防靜電等級 | （鏡頭位置） 接觸放電6kV 空氣放電8kV | |
| 電磁兼容性 (EMC) | CE/FCC 認證 | |
| 環保 | RoHS2.0 | |
注：1、在這種模式下，設備消耗的電量極少。微控制器處于關機狀態，不會響應任何指令。
2、當需要進行測量時，將使能引腳拉低以將設備切換至正常工作模式，并自動執行一次測量。
3、測量完成后，將使能引腳拉高以使設備返回低功耗模式，此時功耗低于 3 毫瓦。
用戶電氣接口：UART（TTL_3.3V）

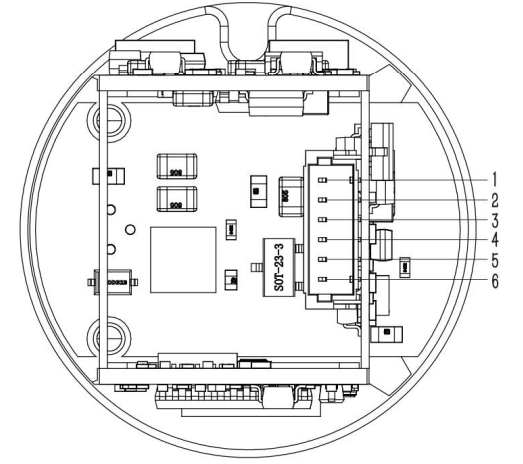

電氣接口的連接器型號為 FWF08002-S06B13W5M（TXGA），具體的接線定義見下表。
| Pin | 定義 | 闡明 |
| 1 | GND | Earth (wire) |
| 2 | Power supply | 3.3V DC power supply |
| 3 | NC | Empty pin |
| 4 | TTL_TXD | 串行發送器, TTL_3.3V level |
| 5 | TTL_RXD | 串行接收器, TTL_3.3V level |
| 6 | Enable Pin | low level power on |
