型號：LR160
LR160激光目標指示器是一款可以遠距離測距的高輸出能量測距儀，可以測量0.2m～30km范圍內的距離，誤差小，準確率高。該指示器由激光發射單元、激光接收測距單元、激光驅動源、控制與通信單元組成，全套重量為3.2公斤，主要功能包括激光測距和指示，并具備光電隔離信號觸發和外部觸發功能。另外，為了適應不同場景的變化，LR160激光目標指示器設置了激光能量調節，可以自由切換 85mJ和160mJ能量輸出。
| 技術指標 | ||||||||
| 工作波長 | 1064納米±1納米 | |||||||
| 激光照射能量 | 85mJ和160mJ可以切換 | |||||||
| 光延遲 | 304μs±1μs | |||||||
| 激光束散射角 | ≤0.2mrad | |||||||
| 照射頻率 | 8～21 Hz | |||||||
| 測距頻率 | 10 Hz | |||||||
| 激光脈沖寬度 | 10ns ~15ns | |||||||
| 電源穩定性 | ≤±8% | |||||||
| 測距范圍 | 0.2m～30km（目標尺寸10m×10m×8m，能見度30km） | |||||||
| 測距誤差 | ≤5米 | |||||||
| 目標選擇 | 第一/第二/最后 | |||||||
| 測量準確率 | 98% | |||||||
| 啟動時間 | ＜1分鐘（常溫下） | |||||||
| 工作時間 | 測距模式 | 連續工作5分鐘，休息4分鐘，連續5個循環（低溫/常溫）連續工作5分鐘，休息4分鐘，連續2個循環（高溫85mj輸出）連續工作2分鐘，休息4分鐘，連續2個循環（高溫160mj輸出） | ||||||
| 照射模式 | 照射時間90s，休息60s，連續5個循環（低溫/常溫，85mj輸出）照射時間60s，休息60s，連續5個循環（低溫/常溫，160mj輸出）照射時間90s，休息60s，連續1個循環（高溫，85mj輸出）照射時間60s，休息60s，連續1個循環（高溫，160mj輸出） | |||||||
| 全套重量 | ≤3.2kg | |||||||
| 關鍵績效指標 | ||||||||
| 電源和功耗 | 供電范圍 | 20V～33V，直流 | ||||||
| 功耗 | 峰值功率不大于400W，待機功率不大于60W（極限溫度） | |||||||
| 可靠性 | MTBF不低于4000h | |||||||
| 安全 | 設置激光器工作時的警告裝置 | |||||||
| 激光發射器出口處設有明顯的警示標志 | ||||||||
| 設備接地良好 | ||||||||
| 可維護性 | 各主要功能部件及設備均設有故障指示及正常工作指示 | |||||||
| 平均修復時間MTTR不大于20min | ||||||||
| 電磁兼容性要求 | 在系統啟動運行過程中，該設備可以與系統中的其他設備兼容，正常工作 | |||||||
| 環境適應性要求 | ||||||||
| 溫度 | 工作溫度 | -40℃～+55℃ | ||||||
| 儲存溫度 | -40℃～+70℃ | |||||||
| 濕熱 | 相對濕度 | 95%±3% | ||||||
| 溫度 | +25℃±2℃ | |||||||
| 儲存時間 | 72h | |||||||
| 振動 | 振動頻譜形狀（grms=6.06） | 20Hz至80Hz | +3dB/oct | |||||
| 80Hz至350Hz | G2/0.04Hz | |||||||
| 350Hz至2000Hz | -3dB/oct | |||||||
| 振動方向和時間 | 朝一個方向振動至少10分鐘 | |||||||
| 控制點 | 應選擇在夾具或搖臺面靠近產品最大剛度處，大型設備可采用多點平均控制 | |||||||
| 監測點 | 監測點應選擇在受試產品的關鍵部位，使得均方根加速度響應不超過最大允許設計值（grms=6.06） | |||||||
| 安裝要求 | 試件與振動臺剛性連接，帶減震器的產品應拆除減震器進行試驗 | |||||||
| 性能檢查 | 振動時通電試驗，各項性能指標應符合設計文件規定的技術要求。如有不合格，允許修理。修理后進行驗收試驗時，應將譜值降低至0.01g2/Hz，grms=3.03，使試件沿最怕振動的方向振動10min | |||||||
| 溫度循環 | 溫度范圍 | 開機測試 | -35±3℃～+52±2℃ | |||||
| 溫度變化率 | 溫升 | 10℃/min | ||||||
| 冷卻 | 10℃/min | |||||||
| 循環時間 | 10次，應確保最后2個循環無故障，若在最后2個循環內出現故障，經修復后，需補足2個無故障循環 | |||||||
| 周期 | 一個循環時間為4h，一個循環包括升溫→保溫→冷卻→保溫→升溫 | |||||||
| 高低溫停留時間 | 停留時間取決于試件的熱容量，基于產品熱透或冷透的原理，試件內部溫度達到穩定后維持5min | |||||||
| 受試產品的要求 | 一般溫度循環試驗以整機進行，應盡量打開機蓋 | |||||||
| 檢查和修理 | 電源測試設備，在每個溫度循環中，經過測試確認設備無故障后，才能進行下一個溫度循環 | |||||||
| 淋水要求 | 整個設備進行澆水 | |||||||
| 跑車 | 跑車搭配全套設備 | |||||||
| 如果產品沒有做道路運輸試驗，可以采用模擬運輸臺進行室內運輸模擬試驗，即正弦循環振動試驗進行產品鑒定 | ||||||||
| 模擬運輸臺測試要求如下 | ||||||||
| 測試條件 | 頻率 | 5Hz～200Hz | ||||||
| 振幅 | 5Hz～7Hz | |||||||
| 振幅12mm～8mm | ||||||||
| 7Hz～200Hz等加速度1.5g | ||||||||
| 振動試驗條件允許偏差與寬帶隨機振動試驗相同 | ||||||||
| 方向 | 垂直軸方向和側面;方向：垂直和橫向于軸 | |||||||
| 周期 | 對數掃描5Hz～200Hz，每周期5Hz，12min；當測量試件的共振頻率低于5Hz時，試驗頻率可放寬至2Hz，即2Hz～200Hz進行對數掃描，每周期2Hz掃描，掃描時間應為15min。每個方向的振動時間為90min | |||||||
| 運輸試驗后，檢查是否有損壞及結構松動現象，進行技術指標檢驗，應符合設計要求 | ||||||||

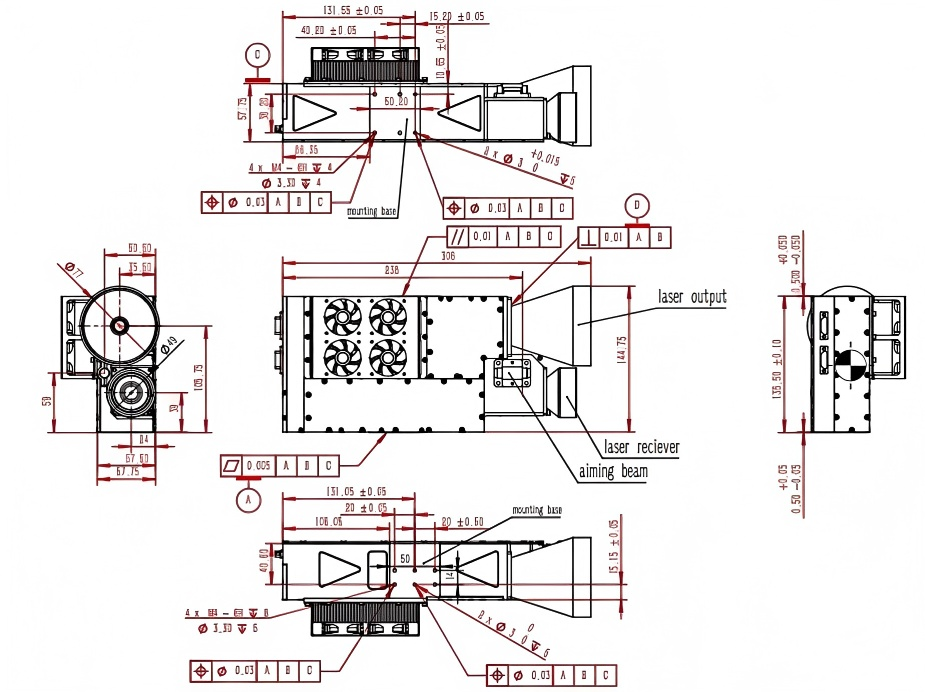

產品尺寸：≤306×145×94 MM
電氣連接方式為 J30J-21ZKP 和 J30J-04ZK 這兩種連接器，電纜定義如下：
表 1 J30J-21ZKP 接口定義
J30J-21ZKP | ||||
Pin | Instructions | Description | Direction | Remarks |
1 | TX+ | RS422 sending end + | Output | RS422 Communication Interface |
2 | TX- | RS422 sending end - | Output | |
3 | RX+ | RS422 receiving end + | Input | |
4 | RX- | RS422 receiving end - | Input | |
5 | GND | RS422 reference ground | GND | |
6 | EN+ | Power supply enable end | 24V Power Supply Enable Switch | |
7 | EN- | Power supply enable end | ||
8-13 | Not used | |||
14 | A | External trigger differential signal + (A) | Input | A,B are the A and B outputs of the differential chip(RS422chip). |
15 | B | External trigger differential signal - (B) | Input | |
16-21 | Not used | |||
表 2 J30J-04ZK 接口定義
J30J-04ZK | ||||
Pin | Description | Direction | Remarks | Description |
A 、B | 24V | Power Supply | Input | Red |
C 、D | GND | power reference point | GND | Black |
電源接口：+24 伏直流電 ±10%；
外部觸發電平：RS422 差分電平；
制冷模式：外殼頂部的冷卻風扇開啟；
