主頁 > 產品展示 > 1064nm激光測照器
型號：LR100K30
LR100K30單鏡頭激光目標指示器采用了獨特的光源設計，有結構緊湊，測距遠，輸出高等特點。在僅為270X110X90的結構尺寸下實現了高達 100 毫焦耳的激光輸出，脈沖寬度大于 10 納秒，初始激光發散角比傳統產品小 50%。該發射器采用了收發一體的共口徑設計，結構緊湊，可應用于光電吊艙、車載激光目標指示器測距及其他應用場景。
| 項目 | 績效指標 | ||||
| 模型 | LR100K30 | ||||
| 激光類型 | NdYAG | ||||
| 激光波長 | 1.064 μm± 1μm | ||||
| 脈沖能量 | ≥100mJ | ||||
| 相鄰脈沖能量波動范圍 | ≤5% | ||||
| 激光等級（根據 IEC 60825-1 Ed 1.2 2007-03） | Class 4 | ||||
| 接收和發射共用孔徑 | 71mm | ||||
| 照射頻率 | 0~25Hz | ||||
| 測距頻率 | 0~25Hz | ||||
| 激光編碼精度 | ＜1.5us | ||||
| 脈沖寬度 | 10~15納秒 | ||||
| 光束發散 | ＜0.25mrad | ||||
| 光束形狀 | 正方形 | ||||
| 接觸時間 | 長期接觸 | 2分鐘 | |||
| 緊急暴露 | 40秒 | ||||
| 開機準備時間 | 正常溫度 | <30秒 | |||
| 高溫 | <30秒 | ||||
| 低溫 | <60秒 | ||||
| 測量范圍 | 大靶（4m×6m) | ≥30000米 | |||
| （反射率30%；能見度≥8km。） | |||||
| 北約物鏡(2.3m×2.3m) | ≥23000米 | ||||
| 人物(0.5米×1.7米) | ≥16000米 | ||||
| 無人機(0.2m×0.3m) | ≥12000米 | ||||
| 測距精度 | ±2米 | ||||
| 解決 | 1米 | ||||
| 準確率 | 98% | ||||
| 誤報率 | 2% | ||||
| 多目標識別 | 3個目標 | ||||
| 多目標范圍邏輯 | 可選，目標間隔150米 | ||||
| 連續測距時間 | ≥10分鐘，休息30秒 | ||||
| 絕緣電阻 | 環境條件 | 標準大氣條件 | |||
| 絕緣電阻 | ≥20MΩ | ||||
| 兆歐表輸出電壓 | 100V | ||||
| 使用壽命 | ≥200萬次 | ||||
| 工作溫度 | -40℃～+60℃ | ||||
| 儲存溫度 | -50℃～+65℃ | ||||
| 電源電壓 | 電壓范圍DC18V～36V，電源特性滿足GJB181B-2012中對于電氣設備所規定的相關要求 | ||||
| 電力浪費 | 待機功耗 | 48W | |||
| 平均功耗 | 160W | ||||
| 峰值功耗 | 240W | ||||
| 重量 | ≤2300G | ||||

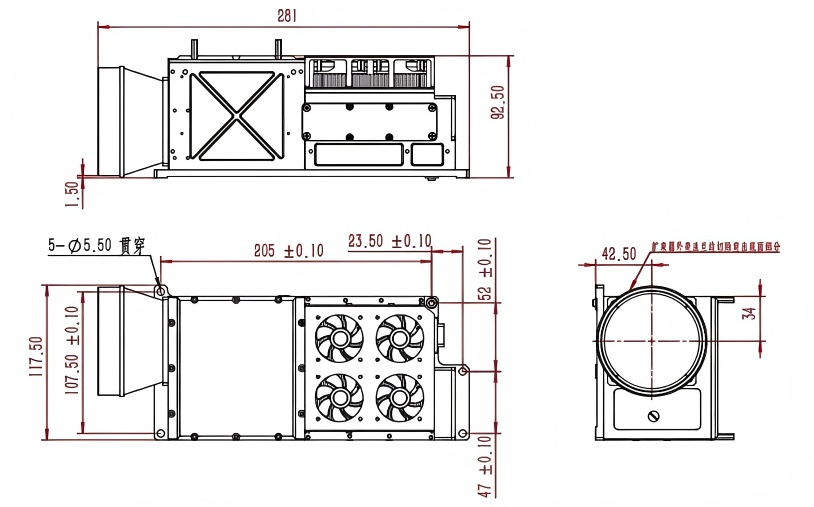

| 尺寸（長×寬×高） | ≤270X110X90MM | ||||
| 數據接口 | RS422 | ||||
| 電氣接口 | J30JM1-37ZKP29 | ||||
| 防震 | 通用低限完整性振動試驗（GJB150.16A-2009） | ||||
| 抗沖擊性 | 75g/6ms | ||||
| 防護等級 | IP67 | ||||
| 電磁兼容性（EMC） | CE/FCC認證 CE/FCC | ||||
| 環保 | RoHS2.0 | ||||
電氣連接方式為 J30J-21ZKP 和 J30J-04ZK 這兩種連接器，電纜定義如下：
表 1 J30J-21ZKP 接口定義
| J30J-21ZKP | ||||
Pin | 識別 | 說明 | 信號方向 | 附注 |
1 | TX+ | RS422 sending end + | Output | RS422 Communication Interface |
2 | TX- | RS422 sending end - | Output | |
3 | RX+ | RS422 receiving end + | Input | |
4 | RX- | RS422 receiving end - | Input | |
5 | GND | RS422 reference ground | GND | |
6 | EN+ | Power supply enable end | 24V Power Supply Enable Switch | |
7 | EN- | Power supply enable end | ||
| 8-13 | Not used | |||
| 14 | A | External trigger differential signal + (A) | Input | A, B are the AandBendsofdifferential chip(RS422differential) |
| 15 | B | External trigger differential signal + (B) | Input | |
| 16-21 | Not used | |||
表 2 J30J-04ZK 接口定義
J30J-04ZK | ||||
| PIN | 描述 | 方向 | 評論 | 描述 |
| A、B | 24V | 電源 | 輸入 | 紅色 |
| C、D | GND | 功率參考點 | GND | 黑色 |
