型號：LDR80K2
LDR80K2激光指示器采用共孔徑透鏡發射和接收，它利用 LDA 泵浦的 Nd:YAG 晶體結合電光調 Q 技術方案，實現典型的 1064 納米脈沖激光輸出。LDR80K2 激光指示器單脈沖能量為 80 毫焦耳，光束發散角為 0.25 毫弧度。它采用自適應非溫控技術，可立即啟動工作。它亦可兼容安裝并應用于機載平臺上的小型光電吊艙、巡飛彈藥和其他作戰平臺，實現對目標的連續測距和周期性照射。它是半主動激光制導實施中的重要激光設備。
項目 | 參數 |

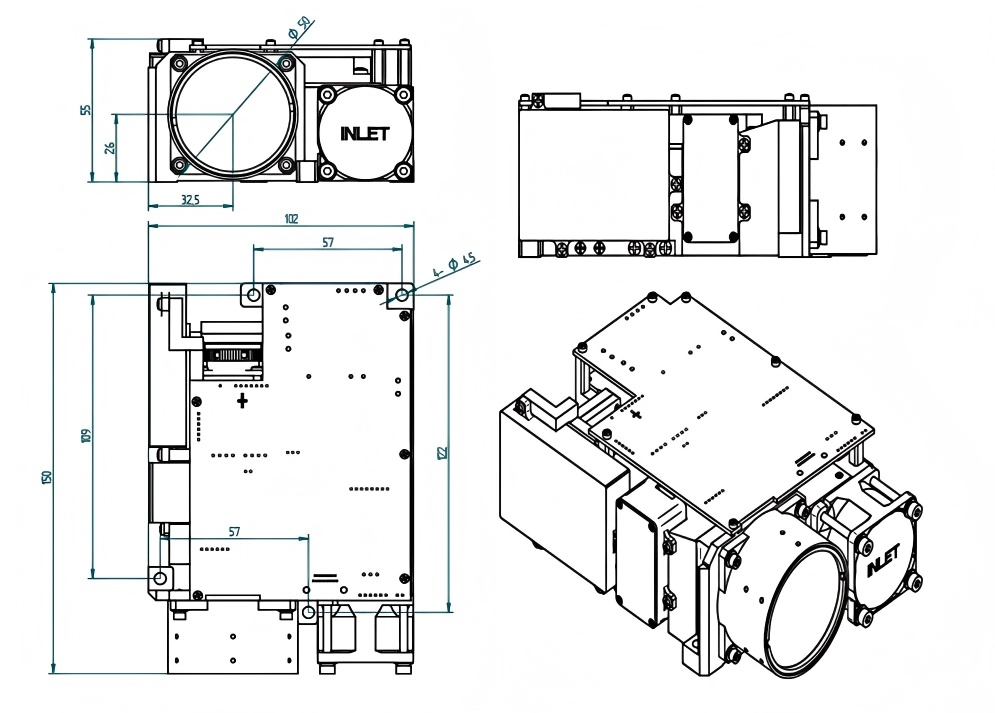

尺寸 | ≤150×102×55mm |
重量（不含蓋） | ≤0.88kg |
激光波長 | 1064nm±1nm |
泵送模式 | 半導體側泵（無放大級） |
照射頻率 | 固定頻率：45ms - 125ms（默認20Hz） |
觸發模式 | 內同步照射、外同步照射（觸發延時：304.0us±0.1us） |
輸出能量 | ≥80mJ@20Hz |
最大照射距離 | ≥10km |
Q開關 | Electro - optical Q - switch |
脈沖寬度 | 10ns - 20ns |
光束發散角 | ≤0.25mrad |
能源不穩定度 | ≤8% |
輻照占空比 | 運行 60 秒，暫停 60 秒；共 2 個周期 |
電源 | DC 24V±4V |
功耗 | <60W（正常溫度下待機電流：< 0.2A，峰值工作電流 < 5A） |
通信串口 | RS422 |
外部同步接口 | 3V差分電平芯片，RS422接口（外同步信號到激光發射延時：304.0us±0.1us） |
編碼模式 | 精確頻率編碼、時間編碼、偽隨機編碼 |
周期精度 | <±1us |
激光測距參數 | |
測距模式 | 范圍為0 - 25Hz |
最大測距距離 | >20km（能見度25km，典型目標4x6m，目標反射率>20%） |
最小測距距離 | 300m |
測距精度 | ±5m |
高溫、低溫和濕熱測試 | |
低溫 | 工作溫度: - 40°C |
儲存溫度: - 45°C | |
高溫 | 工作溫度: + 60°C |
儲存溫度: + 65°C | |
濕度 | 相對濕度: 95%±3% |
溫度: + 35°C±2°C | |
儲存時間: 72h | |
沖擊測試 | |
波形 | 半正弦脈沖 |
峰值加速度 | 15g |
脈沖寬度 | 11ms |
振動反轉 | 3 axes |
振動測試 | |
頻率范圍 | 5～16Hz單振幅位移：1.5mm |
16 - 200Hz（光學設備為16 - 60Hz）加速度：2.0g | |
單次掃描時間 | 12 min |
持續時間 | 縱軸：36分鐘 |
溫度循環測試 | |
溫度范圍 | -40℃~60℃ |
儲存時間 | 1h. |
溫度變化率 | 3℃/min |
循環 | 6 |
電氣連接接口由連接器J30J-21ZKP和J30J-04ZK組成。接口定義如下：
表1 J30J-21ZKP接口定義
J30J-21ZKP | ||||
Pin | 功能 | 描述 | 方向 | 附注 |
1 | TX+ | RS422 Tx+ | Output | RS422 Communication Interface |
2 | TX- | RS422 Tx- | Output | |
3 | RX+ | RS422 Rx+ | Input | |
4 | RX- | RS422 Rx- | Input | |
5 | GND | RS422 Ground | GND | |
6 | EN+ | Power Enable | 24V Power Supply Enable Switch | |
7 | EN- | Power Enable | ||
8-13 | Empty | |||
14 | A | External Sync Differential+(A) | Input | A,B are the A and B outputs of the differential chip(RS422chip). |
| 15 | B | External Sync Differential-(B) | Input | |
| 16-21 | Empty | |||
表 2 J30J-04ZK 接口定義
J30J-04ZK | ||||
| PIN | 描述 | 方向 | 評論 | 描述 |
| A、B | 24V | 電源 | 輸入 | 紅色 |
| C、D | GND | 地面 | 輸入 | 黑色 |
電源接口：+24VDC ±10%；
外部觸發信號：RS422 差分信號；
散熱模式：散熱風扇位于設備前端。
